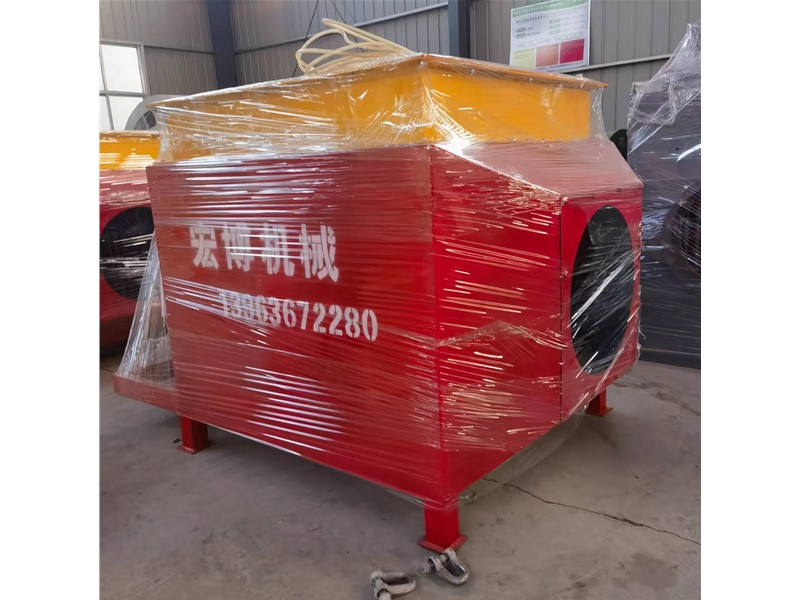

以下是關于礦井井口熱風設備的詳細介紹，涵蓋設備功能、工作原理、結構組成、核心特點及選型要點，幫助理解其在礦井安全生產中的應用：
礦井井口熱風設備的主要作用是在冬季或寒冷地區向井口輸送熱風，維持井口及附近井筒的溫度在 0℃以上，防止以下安全隱患：
- 井口結冰：避免提升容器（罐籠、箕斗）與井口裝置（如罐道、阻車器）凍結，防止提升系統故障。
- 井筒結霜：防止井壁結冰脫落砸傷設備或人員，同時避免結冰影響通風系統效率。
- 設備凍損：保護井口機械、電氣設備（如提升機、信號裝置）在低溫環境下正常運行。
- 立井井口：用于罐籠進出口、箕斗裝卸載口的防凍保暖。
- 斜井井口：防止軌道、礦車結冰，保障運輸安全。
- 風井井口：維持通風系統溫度，避免風筒結冰堵塞。
通過熱源加熱空氣，由風機將熱風吹入井口區域，形成熱風幕或熱風循環，通過熱交換提升環境溫度。根據熱源不同，主要分為以下類型：
| 類型 |
熱源 |
工作原理 |
適用場景 |
| 燃煤熱風設備 |
燃煤熱風爐 |
燃煤加熱空氣，通過風機經管道送入井口，溫度可達 80-150℃。 |
煤炭資源豐富、環保要求較低地區 |
| 燃油 / 燃?xì)鉄犸L(fēng)設備 |
燃油 / 燃?xì)鉄犸L(fēng)爐 |
燃燒燃油 / 燃?xì)饧訜峥諝猓瑹嵝矢撸?5%-90%），溫度控制靈活。 |
缺乏燃煤條件或環保要求較高礦井 |
| 電加熱熱風設備 |
電加熱器 |
利用電阻絲、PTC 元件等加熱空氣，清潔無污染，適合防爆要求高的礦井。 |
電力供應充足、小型井口或瓦斯礦井 |
| 蒸汽熱風設備 |
蒸汽換熱器 |
利用礦井蒸汽管網的蒸汽加熱空氣，節能且成本低，需配套蒸汽管道系統。 |
已有蒸汽熱源的礦井 |
| 熱泵熱風設備 |
空氣源 / 地源熱泵 |
利用熱泵技術從環境中提取熱量加熱空氣，節能效率高（COP≥3），適合低溫地區。 |
環保要求高、追求節能的現代化礦井 |
-
熱源裝置
- 燃煤 / 燃油 / 燃?xì)鉄犸L(fēng)爐、電加熱器、蒸汽換熱器、熱泵主機。
- 防爆設計：燃?xì)?/ 燃油設備需配備防爆燃燒器，電加熱元件需符合礦用防爆標準（如 Ex d I Mb）。
-
空氣處理系統
- 風機：離心風機或軸流風機，風壓根據井口尺寸和風速要求設計（通常風壓 500-2000Pa）。
- 風道：鍍鋅鋼板或不銹鋼管道，內襯保溫材料（如巖棉）減少熱量損失。
- 風口：百葉式或條縫式風口，安裝于井口上方或兩側，形成均勻熱風幕。
-
控制系統
- 溫度傳感器：布置于井口、井筒內，實時監測環境溫度（精度 ±1℃）。
- PLC 控制柜：根據溫度自動啟停熱源和風機，調節熱風流量，支持遠程監控。
- 安全聯鎖：與提升系統、通風系統聯動，異常時自動停機并報警。
-
輔助裝置
- 除塵過濾器：防止空氣中粉塵進入設備，延長使用壽命。
- 余熱回收器：燃煤 / 燃油設備可回收尾氣熱量，預熱新風，熱效率提升 10%-15%。
-
防爆安全
- 電氣部件均采用礦用防爆型，如防爆電機、防爆控制箱，滿足《煤礦安全規程》要求。
- 燃?xì)庠O(shè)備配備火焰監測器和燃?xì)庑孤﹫缶鳎乐贡L(fēng)險。
-
高效節能
- 熱泵式設備能耗僅為電加熱的 1/3-1/4，年運行成本降低 50% 以上。
- 燃煤設備通過煙氣余熱回收，熱效率從 60% 提升至 75% 以上。
-
智能控溫
- 可設定溫度閾值（如 5℃自動啟動，10℃自動停機），避免能源浪費。
- 部分系統支持與礦井自動化平臺聯網，實現集中監控。
- 防凍保護：設備停運時需排空管道內積水，防止凍裂。
- 通風配合：熱風輸送需與礦井通風系統協調，避免影響井下風壓平衡。
-
關鍵參數計算
- 熱負荷計算：根據井口尺寸、室外最低溫度、井筒漏風量，確定所需熱功率（公式：Q = K×A×ΔT×α，其中 K 為傳熱系數，A 為散熱面積，ΔT 為溫差，α 為安全系數）。
- 風速要求：熱風幕風速通常為 2-3m/s，確保形成有效隔離層。
-
選型依據
- 礦井規模：大型礦井（年產量≥100 萬噸）優先選燃煤或燃?xì)庠O(shè)備，處理量大；小型礦井可選電加熱或熱泵。
- 環保要求：京津冀、長三角等地區需選用電加熱、燃?xì)饣驘岜迷O(shè)備，滿足超低排放標準。
- 瓦斯等級：高瓦斯礦井必須選用防爆型電加熱或蒸汽設備，禁止使用燃煤 / 燃油設備。
-
安裝設計
- 風口安裝高度應高于井口邊緣 1-2m，避免熱風直接吹向提升容器。
- 風道坡度≥3‰，防止冷凝水積聚，底部設置排水閥。
-
安全標準
- 設備需通過《礦用產品安全標志》（MA 認證），電氣部件符合 GB 3836 系列防爆標準。
- 燃煤設備需配套脫硫除塵裝置，尾氣排放符合《煤炭工業污染物排放標準》。
-
日常維護
- 每周檢查風機軸承潤滑情況，每月清理過濾器粉塵。
- 每年對熱風爐進行耐壓測試（蒸汽設備）或燃燒系統檢修（燃油 / 燃?xì)庠O(shè)備）。
-
案例 1：北方某立井煤礦
井口直徑 6m，冬季最低溫度 - 25℃，選用 2 臺 100 萬大卡燃?xì)鉄犸L(fēng)爐 + 離心風機，搭配 PLC 溫控系統，井口溫度維持在 8-12℃，年耗氣量約 120 萬 m³，較原電加熱方案節能 60%。
-
案例 2：高瓦斯礦井斜井
采用電加熱熱風幕（功率 200kW），防爆等級 Ex d I Mb，配合紅外溫度傳感器，自動啟停控制，確保斜井軌道無結冰，滿足瓦斯礦井安全要求。
礦井井口熱風設備是冬季礦井安全生產的關鍵設施，需根據礦井條件、環保要求及安全標準綜合選型，通過合理設計與維護，實現防凍保暖與節能降耗的雙重目標。
